Измерение pH растворов лабораторный прибор рН-метр - милливольтметр

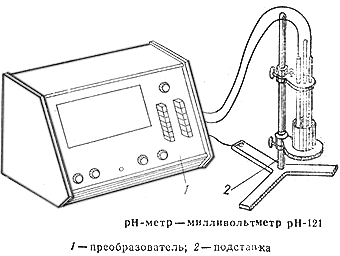

pH-метр - милливольтметр pH-121

Лабораторный прибор рН-метр - милливольтметр состоит из преобразователя и подставки.

На лицевой панели преобразователя (прибора) располагаются органы управления, показывающий прибор и органы заводской настройки и регулировки. На шкале показывающего прибора имеются оцифровки, соответствующие диапазонам измерения pH (э.д.с.). Блок измерения прибора обеспечивает его настройку для работ на различных диапазонах измерения и коррекцию показаний при изменении температуры исследуемого раствора от 0 до + 100 °С.

Подставка предназначена для крепления электродов и установки сосудов с анализируемым или буферным раствором. При необходимости на подставке укрепляется также электромагнитная мешалка, органы управления которой (тумблер включения, ручка регулирования скорости и направления вращения) вынесены на переднюю панель прибора. На подставке закреплены два кронштейна. Высота их установки может регулироваться в зависимости от вида измерений - в стакане, в термостатированной ячейке или в ячейке для измерений pH в малом объеме раствора.

Термостатированная ячейка представляет собой пластмассовый стакан со штуцерами, к которым подсоединяются резиновые шланги от лабораторного ультратермостата. В термостатируемую ячейку устанавливается внутренний стеклянный стакан с контролируемым раствором.

Ячейка для микро измерений представляет собой стакан с крышкой, в которой имеются три отверстия: для установки вспомогательного электрода, термометра и электрического ключа. Стакан заполняется насыщенным раствором KCl. Электролитический ключ имеет форму цилиндра со сферическим дном. Впаянная в нижней части асбестовая нить обеспечивает связь полой части ключа с раствором KCl в стакане. В электролитический ключ помещают контролируемый раствор (1-2 мл) и чувствительный элемент измерительного электрода. При этом следует отрегулировать положение электродов, чтобы измерительный электрод прилегал к внутренней сферической поверхности электролитического ключа, а вспомогательный был погружен в раствор KCl на 30-40 мм.

При измерении pH растворов в стакане или в термостатированной ячейке нижний конец электрода сравнения должен быть погружен на несколько миллиметров ниже, чем измерительный стеклянный электрод, во избежание удара последнего о дно стакана. На одном из кронштейнов закрепляют держатели с отверстиями для установки электродов, термометра и автоматического термокомпенсатора. На штативе имеется винт заземления; при эксплуатации прибора он должен быть соединен с зажимом заземления на задней панели прибора. В зависимости от вида и условий измерений pH следует выбрать необходимые электроды. Измерительные электроды подключают к гнездам с надписью «изм» на панели прибора непосредственно или с помощью переходного штекера.

При измерении отсчет величин pH, и э.д.с. по шкале прибора производят при заданной температуре, после того как показания прибора примут установившееся значение. Измерение производят несколько раз и берут среднее из 3-5 показаний.

При эксплуатации прибора следует иметь в виду, что буферные растворы при многократном применении могут менять pH.

Для выполнения измерений рН-метр устанавливают на рабочем месте и проверяют механический нуль показывающего прибора. При необходимости коррекции нуля отверткой устанавливают стрелку на начальную отметку. Затем присоединяют провод заземления к зажиму заземления и включают прибор в сеть 220 В, 50 Гц. При этом должна загореться контрольная лампочка на панели прибора. Прибору дают прогреться в течение 25-30 мин и ручкой с надписью «Температура раствора» устанавливают значение температуры контролируемого раствора. После этого корректируют шкалу pH прибора по стандартным буферным растворам (включая 0,1 н. раствор HCl). Для этого в стакан или термостатируемую ячейку наливают стандартный буферный раствор, опускают в него измерительный стеклянный электрод и хлорсеребряный электрод сравнения и переключателем устанавливают показывающий прибор на соответствующий диапазон измерений. Затем ручкой потенциометра «Калибровка» устанавливают стрелку показывающего прибора на деление шкалы, отвечающее значению pH стандартного буферного раствора при данной температуре.\По окончании калибровки выключают прибор (контрольная лампочка гаснет) и отключают его от сети. Электроды осторожно вынимают, промывают дистиллированной водой и оставляют погруженными в 0,1 н. HCl - измерительный электрод и в насыщенный раствор KCl - электрод сравнения.

При измерении pH помещают электроды в сосуд с испытуемым раствором, присоединяют их к соответствующим клеммам, устанавливают автокомпенсатор температуры, включают прибор в сеть и спустя 25-30 мин отмечают показания стрелки по шкале 1-14. Далее устанавливают переключатель на соответствующий диапазон измерений и производят отсчет показаний прибора.

Переносный портативный специализированный прибор рН-222. Предназначен для контроля кислотности молока и молочных продуктов в лабораторных и цеховых условиях.

Измерение э.д.с. электродной системы производится с помощью высокоомного усилителя постоянного тока, выполненного на электрометрических лампах и транзисторах. Питание прибора осуществляется от аккумуляторов или сухого элемента «Сатурн». Для подзарядки аккумуляторов в комплекте прибора имеется зарядное устройство. От других рН-метров отличается наличием специальной температурной компенсации, благодаря которой показания его не изменяются при изменении температуры исследуемого продукта и соответствуют значению pH при 20 °С. Настройка производится по одному фосфатному буферному раствору (pH = 6,88) при 20°С.

Пределы измерения pH 3-8; диапазоны 3-4, 4-5, 6-7, 7-8. Погрешность измерения ±0,03-0,05 единиц pH. Выбор необходимого диапазона измерения осуществляется переключателем, расположенным на лицевой панели прибора.

В комплект рН-метра кроме обычных стеклянных электродов (с шарообразной мембраной) входят копьевидные электроды для измерения pH вязких продуктов.
