Модификации pH электродов кабели и разъемы для подключения к рН-метрам и иономерам

В зависимости от модификации промышленного или лабораторного pH электрода кабели и разъемы для подключения к стационарным приборам: рН-метрам и иономерам могут отличаться. Каждый тип разъема имеет свой КОД , длину кабеля в мм и список подключаемого оборудования, назначение элеткрода.

Варинты подключения указаны на страницах моделей лабораторных pH электродов

  • Штекер (банан Ø8 мм) + штепсель ШП 4-2
  • Разъем BNC
  • Разъем BNC + штепсель ШП 4-2
  • Разъем (к рН-150)
  • Разъем BNC + разъем WT-1019
  • Разъем BNC + разъем RCA
  • Наконечники
  • Наконечники

Модели pH электродов, тип разъемов в модификациях

При заказе модели pH электрода указывайте необхимую модификацию с нужнымы контактами - разъемами.

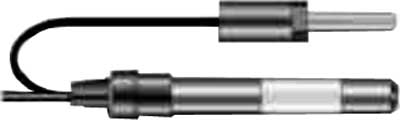

Штекер (банан Ø8 мм) + штепсель ШП 4-2

Тип разъема

Штекер(банан Ø8 мм) + штепсель ШП 4-2

Длина кабеля, мм

80 мм

Код

К 80.8

Назначение

Лабораторные приборы: рН-метры и иономеры: pH-340 , pH-673(М), pH-121, ЭВ-74, И-130, И-130М (и прочие модификации И-130), Анион-1М, серия Анион-410, серия Анион-4100 (выпущенных до октября 2002 г.) и др.

Разъем BNC

Тип разъема

РазъемBNC

Длина кабеля, мм

80 мм

Код

К 80.7

Штекер (банан Ø8 мм) + штепсель ШП 4-2

Тип разъема

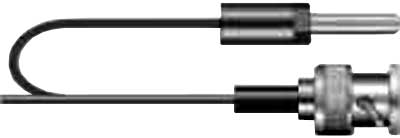

Разъем BNC + штепсель ШП 4-2

Длина кабеля, мм

80 мм

Код

К 80.10

Назначение

Лабораторные приборы: рН-метры и иономеры: И-160 (без индексов М, МИ, МП и др. в обозначении модификации)

Штекер (банан Ø8 мм) + штепсель ШП 4-2

Тип разъема

Разъем (к рН-150)

Длина кабеля, мм

80 мм

Код

К 80.9

Назначение

Лабораторные приборы: рН-метры и иономеры: рН-150 (без индексов М, МА, МИ, МП и др. в обозначении модификации)

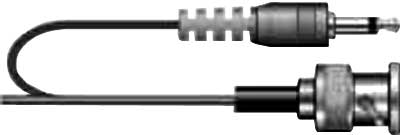

Разъем BNC + разъем WT-1019

Тип разъема

Разъем BNC + разъем WT-1019

Длина кабеля, мм

80 мм

Код

К 80.11

Назначение

Лабораторные приборы: рН-метры и иономеры: рН-150МА (выпуска до 2003 г.), некоторые импортные приборы*. (* В связи с тем, что количество приборов с такой схемой коммутации мало, электроды с кабелем К 80.11 в настоящее время серийно не производятся. При заказе электрода с кабелем К 80.11, поставляется электрод с кабелем К 80.12 и переходником RCA / WT-1019.)

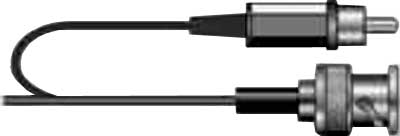

Разъем BNC+ разъем RCA

Тип разъема

Разъем BNC + разъем RCA

Длина кабеля, мм

80 мм

Код

К 80.12

Назначение

Лабораторные приборы: рН-метры и иономеры: рН-150(МА, МИ) И-160МИ ИТ-1101 некоторые импортные приборы**. (** Рекомендуется проконсультироваться со специалистами )

наконечники / tips

Тип разъема

Наконечники

Длина кабеля, мм

800 мм

1000 мм

1400 мм

1800 мм

2200 мм

2600 мм

Код

К 80.1

К 100.1

К 140.1

К 180.1

К 220.1

К 260.1

Назначение

Промышленные преобразователи: : П-201, П-210, П-211, П-215(М), П-216(МИ) , серии ИТ-2100, серии ИТ-251 и др. в комплекте с арматурой: ДПг-4М,, ДМ-5М, ДП-8ИТ и др.

наконечник / tip

Тип разъема

Наконечники

Длина кабеля, мм

800 мм

1000 мм

1400 мм

1800 мм

2200 мм

2600 мм

Код

К 80.2

К 100.2

К 140.2

К 180.2

К 220.2

К 260.2

Назначение

Промышленные преобразователи: : П-201, П-210, П-211, П-215(М), П-216(МИ) , серии ИТ-2100, серии ИТ-251 и др. в комплекте с арматурой: ДПг-4М,, ДМ-5М, ДП-8ИТ и др.

При заказе лабораторного pH электрода указывайте необхимую модификацию с нужнымы контактами - разъемами.
